Tento tracker je nový produkt na bázi GSM / GPRS a GPS satelitního
polohovacího systému, v němž bylo uvedeno více funkcí zabezpečení
umístění, monitoring sledování, nouzové poplachy a sledování v plném
rozsahu.
Můžete sledovat a monitorovat vzdálené cíle pomocí SMS nebo internetu.
Vlastnosti
Podpora SMS / GPRS / Internetové síě pro přenos dat (GPRS / Internet pokyny v přiloženém CD)
Podpora GPRS on-line a GPRS nové připojení automaticky, pokud je GPRS přerušeno.
Podpora konfigurace pomocí vzdáleného terminálu.
Lze nastavit více funkcí zabezpečení, polohování, sledování, dozor, nouzová signalizace a sledování v celém rozsah
Balení obsahuje

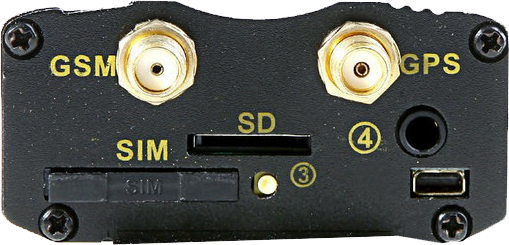

1. GSM anténa
2. GPS anténa
3. hlavní konektor pro napájení atd
6. konektor pro otřesový senzor
7. slot pro uložení SIM karty a
8. dvířka pro vysunutí SIM karty, a tlačítko kterým se vysunuje sim karta
Poznámka: bílý kabel od relé má být zapojen na +
Montáž
Pokud nepožadujete zapojení hlídání dveří,spuštění motoru,
atd. postačí pouhé připojení dvou napájecích kabelů -červený na plus pól
a černý na minus pól baterie. Zařízení má svůj vnitřní zdroj,takže funguje
I samostatně po odpojení od přívodu napětí . / Samozřejmě jen po dobu
než dojde k vybití baterie/. A bude posílat alarm o odpojeném napájení
Anténu je třeba umístit do prostoru s dobrým satelitním příjmem.
Zařízení umístěte na suchém a bezprašném místě.
10Pin konektor vložte do odpovídající sběrnice a propojte dle schématu.
Oranžový drát může být připojen k poplašné houkačce / volba/
Pro dveřní spínač volte zelený a modrý drát podle konkrétního provedení
na vozidle.
Instalujte SOS tlačítko na řidiči dostupném místě – červený a černý kabel
společně s reset tlačítkem .
Relé zajišťující odpojení čerpadla z nádrže -zapojte dle schématu
/yellow – žlutý kabel
red-červený kabel/
Zapojte externí mikrofon a satelitní anténu.Antény GPS a GSM umístěte na
vhodném místě kde je dobrý příjem signálu.
Instalace SIM karty
SIM karta nesmí být chráněna heslem. /pinem/
SIM card slot vysunete stlačením kolíčku vedle otvoru a po vložení SIM
karty slot zasuneme zpět.
GSM/GPS signalizace
červená ledka: Žádná GSM síť
červená ledka bliká): GSM signál je dostupný.
červená ledka bliká pomalu: lokátor pracuje pod GPRS módem.
zelená ledka: GPS signál je normální.
zelená ledka nesvítí: žádný GPS signál.
Inicializace
Pošlete SMS “begin+heslo”do jednotky, ta odpoví “begin OK” a
inicializujte tím všechna nastavení k standardnímu továrnímu
nastavením.Standardní heslo: 123456
Například: SMS „begin123456″, odpověď “begin OK”. (vše bez uvozovek“ “ při poslání všech SMS)
Změna hesla
Pošlete SMS “ heslo+staré heslo+smezera+nové heslo” .
Například: poslat SMS „password123456 888888“. Odpověď “password OK” potvrdí změnu hesla.
Autorizace
Tel.čísla lze autorizovat zasláním SMS admin+heslo+mezera+schválené číslo např.“admin123456 777123456 ”
Vymazání oprávnění: Pošlete SMS“ noadmin+heslo+mezera+schválené číslo“
Po autorizaci – po prozvonění bude tracker posílat sms o poloze jen na autorizované číslo
Pokud prozvoníte z neautorizovaného čísla jednotku, tak tracker nic nepošle.
Dotazování na polohu:
Pokud prozvoníte z autorizovaného čísla jednotku,tak ta zavěsí a obratem zašle geo info o poloze, Rychlosti,stavu baterie ad.
Režim sledování polohy a hlasového monitorování daného prostoru :
Standardně je nastaveno sledování polohy.Pro odposlech okolí trackeru
zadáme „monitor+heslo“ př. „monitor123456“
Nazpět se dostaneme zase příkazem „tracker+heslo“
Alarmy
Slabá baterie
Když klesne napětí baterie blízko 3.6V, tracker zašle SMS “low battery+lat/ long.”
k schválenému číslu v 3 minutových intervalech.
Lze rušit pouze příkazem begin123456 a musíte pak zařízení znova nastavit dle návodu.
Alarm vybito
Když klesne napětí k 0V, zařízení pošle SMS “power alarm+lat./long.
k schválenému číslu v 3 minutových intervalech.
Lze rušit pouze příkazem begin123456 a musíme pak zařízení znova nastavit dle návodu.
SOS
Stisknutím SOS tlačítka déle jak 3sec , zařízení pošle SMS “help me”
ke všem schváleným číslům v 3 minutových intervalech. Pro zastavení
zasílání SOS
Je nutné poslat zpět SMS “help me!123456” ze všech schválených čísel
Geo plot
Lze nastavit oblast po jejíž opuštění přijde SMS “stockade!+geo-info”
Nastavit lze když je tracker alespoň 3-10min v nehybném stavu.
Zašleme SMS “ stockade +heslo+mezera+zeměpisná šířka,délka;zeměpisná šířka,délka“
Poznámka: První zeměpisná šířka + délka je souřadnice vrchního levého
rohu , zatímco druhá zeměpisná šířka +délka je souřadnice spodního
pravého rohu.
Zrušit lze zasláním SMS“nostockade+heslo”.
Hlídání pohybu
Pokud je jednotka 3-10min bez pohybu lze poslat nastavení pomocí SMS
“move+password+mezera+0200” Ta odpoví “move OK”. V případě pohybu(
standardně přes 200m), tracker pošle SMS “Move” spolu s Geo – info do
schválených čísel, po 3 minutách.
Zrušit lze zasláním SMS “nomove+password”.
Překročení rychlosti
Zašlete SMS „speed+heslo+mezera+050“ do jednotky(příklad pro rychlost
50km/h),a jednotka odpoví “speed OK!”. Když tracker překročí 80km/h.
pošle SMS “speed+080!+Geo-info” do schválených čísel. Toto upozornění
zasílá po 3minutách.
Zrušíme příkazem “nospeed+password”
Poznámka: tento rychlostní alarm lze nastavovat nejméně od 30km/h
Odpojení přívodu paliva (funguje do rychlosti 20 km/h):
Poslat SMS “stop+heslo” –odpověď “Stop engine Succeed”. Tímto příkazem
přerušíme přívod paliva do motoru.
Zapnutí přívodu paliva:
Poslat SMS “resume+heslo” do jednotky, ta odpoví “Resume engine Succeed”
Odpojení přívodu paliva (funguje vždy – může být nebezpečné):
Poslat SMS “quickstop+heslo” –odpověď “quickstop OK”.”. Tímto příkazem povolíme vypnutí přívodu paliva i nad 20 km/h.
Alarm
Pošlete SMS “arm+heslo” do zařízení ve vozidle. To odpoví “Tracker is
activated” .Tímto oživujeme alarm vozidla./vibrační senzor,otevření
dveří ap/
Alarm knoflíkem
Stisknutím „A“ knoflíku na dálkovém ovládání, auto vstoupí do alarm stavu a siréna jednou houkne, neposílá SMS odpovědět.
Zrušení alarmu
Vyšleme SMS příkaz „disarm + heslo“ “ do zařízení ve vozidle, to odpoví “Tracker is deactivated”
Zrušení alarmu knoflíkem
Stisknutím „B“ knoflíku na dálkovém ovládání rušíme alarm stav a siréna houkne2x
Funkce dálkového ovládání
Alarm stisk „A“ knoflíku, siréna houkne jedenkrát.
Zrušení alarmu stisk „B“ knoflíku, siréna houkne dvakrát.
Tichý režim stisk „A+B“ knoflíku společně, kdy to je ve stavu bez alarmu, siréna houkne třikrát.
Opuštění tichého režimu- stisk „A+B“ společně, kdy to je ve stavu bez alarmu, siréna houkne čtyřikrát.
Zastrašení Dlouhý stisk „A“ knoflíku
po 3 sekundy, siréna houká pro 10 sekundách, stisk „A“ nebo „B“
knoflíku -přerušení houkání.
Dveřní alarm
Jednotka pošle SMS “Door alarm+lat/long” do schváleného čísla v 3
minutových intervalech, když dojde k otevření dveří .Siréna houká 30 sec
v minutovém intervalu, Zasláním SMS “disarm+heslo” zastavíme tento
alarm stav.
Otřesový senzor (shock sensor)
Jednotka pošle SMS “Sensor alarm+lat/long” do schváleného čísla v 3
minutových intervalech když je senzor aktivovaný Siréna houká 30 sec v
minutovém intervalu, Zasláním SMS “disarm+heslo” zastavíme tento alarm
stav.
ACC alarm
Jednotka pošle SMS “ACC alarm+lat/long” do schváleného čísla v 3
minutovém intervalu když je motor auta nastartovaný. Siréna houká 30 sec
v minutovém intervalu,Zasláním SMS “disarm+heslo” zastavíme tento alarm
stav.
Tichý režim
tichý režim SMS
Odešlete SMS “silent+heslo” do zařízení, to odpoví “silent ok!”.To
znamená, že se nespustí hlučný alarm ,ale pouze zasílání varovné SMS
autorizovanému číslu.
Opuštění tichého režimu odešlete SMS “loud+heslo” do zařízení, to odpoví “loud ok
Tichý režim dálkovým ovládáním
Tichý režim Stisknutí „A+B“ společně, siréna houkne třikrát,
Při alarmu siréna nehouká,pouze se zasílá varovná SMS
Tracker je mimo GSM signál
Když je auto v místě bez GSM signálu, siréna houkne jestliže je alarm
spuštěný/ne v tichém režimu/ (dveře, senzor, ACC), ale neposílá varovné SMS
Kontrola stavu vozidla
Pošlete SMS příkaz “check+heslo” do
zařízení ve vozidle, to odpoví : stav baterie, GPS, ACC, dveří, GSM na
schválené číslo. Například:
SMS „check123456“ do zařízení ve vozidle, to odpoví následující SMS.
Napětí: ON
Baterie: HIGH /nabitá/
GPS: OK
ACC: off /vypnutý/
Dveře: off /zavřené/
GSM signál: 1 – 32). /Síla signálu/
Tvrdý reset
Poslat SMS “reset+password” do zařízení a zresetujeme GSM jednotku a GPS jednotku zařízení, to odpoví “reset ok”.
Reset tlačítkem
Stiskněte resetovací tlačítko, zařízení bude resetováno.
Zjištění IMEI zařízení
Pošlete SMS příkaz „imei+heslo“ do jednotky. IMEI číslo je 15ti
místné jedinečné číslo pro identifikaci daného zařízení . Toto číslo je
potřeba zadávat
při nastavování přenosu přes GPRS na mapový server.
Změna časové zóny:
Vyšleme SMS „time+mezera+zona123456+mezera +tčasová zóna pro změnu času v jiném časovém pásmu. př. time zone123456 -2
GPRS nastavení
Toto nastavení použijeme pro zobrazování polohy přímo na mapě v PC,PDA apod.
Pozor: nastavujte jen pokud je zařízení na signálu GPS!
Uživatel musí nastavit APN dle svého provozovatele
Př. SMS: apn123456 internet ,odpověď „APN OK„
APN našich operátorů:
vodafone: internet
O2: internet
T-mobile: internet.t-mobile.cz
IP nastavení
Pošlete SMS: adminip + 123456 + IP adresa + port. Odpověď „adminip
OK“ Například: adminip123456 79.127.228.113 5001, odpověď „adminip OK“
Dodržujte toto pořadí SMS příkazů:
Postupně posíláme sms do trackeru – pošleme sms a počkáme na odpověď – adminip ok, apn ok atd
a pošleme další sms na dalším řádku (každý řádek představuje 1 sms)
Režim přepnutí mezi „SMS“ a „GPRS“
Standardní mód je „SMS“
Vyšleme SMS „GPRS+heslo“ do jednotky, a ta odpoví „GPRS ok!“ to znamená že zařízení má zapnutý „GPRS“ mód.
Vyšleme SMS „SMS+heslo“ do jednotky, ta odpoví „SMS ok!“ a obnovíme
SMS režim.
Pro ukončení GPRS spojení lze použít příkaz nofix123456 nebo notn123456
viz nastavení.
Poté můžeme přejít opět na SMS režim příkazem sms123456
V tomto novém režimu musíme opět určit časové rozmezí zasílání polohy
případně další příkazy ohledně hlídání pohybu apod.
Při problémech s GPRS (po příkazu check123456 jednotka odpovídá že je
GPRS:OFF)
zkuste použít příkaz GPRS123456,1,1 (UDP)
nebo GPRS123456,0,0 (TCP)
Varování!!!
Věnujte prosím pozornost tomu jak zacházet se zařízením:
1. udržujte jednotku v suchu. Déšt ,vlhkost může poškodit zařízení
2. Neužívejte ani neskladujte jednotku v prašném prostředí.
3. Nemějte nebo neprovozujte v přílišném chladu.
4. Ovládejte pečlivě. Nevibrujte nebo netřeste s jednotkou násilně.
(zvolte umistění, tak aby jednotka v autě nevibrovala)
5. Čistěte jednotku s kusem suché látky. Nečistěte v chemikáliích, saponátech.
6. Nedemontujte nebo neopravujte svépomocí.
7 Prosím čtěte manuál pečlivě před instalací a nastavením.
Skontrolujte povolený napěťový rozsah a správnou polaritu. Jinak může
dojít k poškození produktu.
